HHV 二重奏

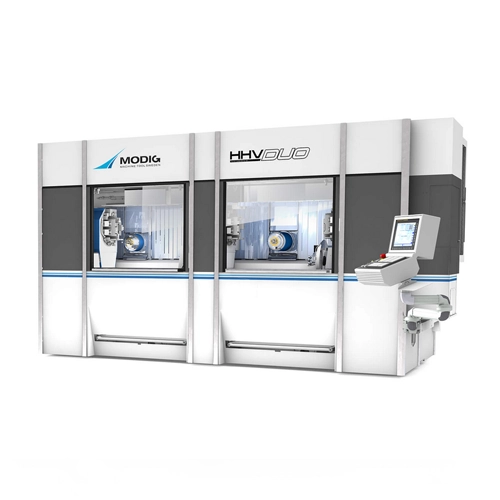

HHV DUO 配備了兩個主軸，以滿足汽車行業對更高產量的日益增長的需求。2 x 4 軸臥式加工中心，帶有兩個或三個轉臺，可選擇用于更大和更重的擠壓件的更大轉臺。HHV DUO 在一次設置中提供出色的生產率和成品零件。
-
0.000.00
-
HHV DUO 配備了兩個主軸，以滿足汽車行業對更高產量的日益增長的需求。2 x 4 軸臥式加工中心，帶有兩個或三個轉臺，可選擇用于更大和更重的擠壓件的更大轉臺。HHV DUO 在一次設置中提供出色的生產率和成品零件。
產品信息
4 軸。兩個主軸。2 或 3 個轉臺。棒材或擠壓加工。高生產能力。一次設置完成零件。
HHV DUO 配備了兩個主軸，以滿足汽車行業對更高產量的日益增長的需求。2 x 4 軸臥式加工中心，帶有兩個或三個轉臺，可選擇用于更大和更重的擠壓件的更大轉臺。HHV DUO 在一次設置中提供出色的生產率和成品零件。

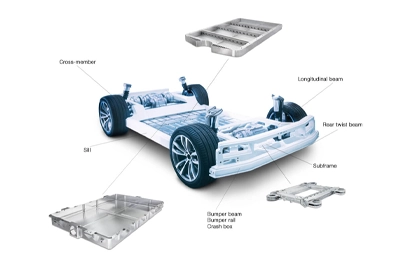

我們先進和創新的機床產品組合可以處理任何汽車零件加工，無論其設計和復雜性如何。新的 HHV DUO 配備了兩個主軸，以滿足汽車行業等對更高產量的增加需求，吞吐量比單臺機器快 1.5-1.7 倍。
HHV DUO 是一款 2 x 4 軸臥式加工中心，帶有兩個或三個轉臺，可選擇更大的轉臺進行更大和更重的擠壓。HHV DUO 的每個主軸轉速為 30,000 rpm，X/Y/Z/U 進給速率為 2,400 英寸/分鐘（60 米/分鐘），可提供出色的生產率能力和一次設置完成的零件。
產品亮點
● 2 x 4 軸臥式加工中心
● 2 或 3 個轉臺，可選擇用于更大的轉臺
● 吞吐量比單主軸 HHV 快 1.5-1.7 倍
● 一次裝夾完成零件
● 低成本夾具
● 保證縮短 40-70% 的循環時間
2 軸鋸 – 可用于最終工作的新選項
HHV 系列的一個新選項也是用于最終工作的 2 軸鋸。鋸可以安裝在其中一個轉臺上，該轉臺由主 CNC 控制器的一個或兩個軸作。在鋸機上有一個旋轉軸，可以通過組合使用旋轉軸的旋轉來切割復合角度。
MODIG 技術為大量生產提供加工解決方案，同時節省成本并始終如一地保持零件精度。
“我們保證使用 HHV 將循環時間縮短 40%”
Machine 設備
Model 型號 | HHV DUO |
MACHINING CENTER 加工中心
Orientation 取向 | Horizontal 水平 | |
Number of spindles 磁盤軸數量 | 2 |
TRAVELS (PER SPINDLE) 行程（每個主軸）
X-axis x軸 | 60 | in 英寸 |
Y-axis y軸 | 20 | in 英寸 |
Z-axis z軸 | 10 | in 英寸 |
U1-axis U1軸 | 46 | in 英寸 |
B-axis optional B軸可選 | +/15 | degrees 度 |
A1/A2-axis A1/A2軸 | 190 | degrees 度 |
MAX PART CROSS SECTION (PER SPINDLE) 最大部件橫截面（每個主軸）
Bar (options for larger bar size available 條形圖（提供更大條形圖尺寸的選項 | 5 x 5 | in 英寸 |
Extrusion (options for larger extrusion size available) 擠出（可選擇更大的擠出尺寸） | 6 x 10 | in 英寸 |
ROTARY CHUCKS 旋轉卡盤
Feed rates 進料速率 | 0-60 | rpm |
Jaw changes system 頜部改變系統 | Quick change 1 min/rotary chuck 快速更換1分鐘/旋轉卡盤 | |
Number of rotary tables 轉盤數量 | 2 or 32或3 |
Aluminum Spindle (Per Spindle) 鋁主軸（每主軸）
Speed 速度 | 0-30,000 | rpm |
Torque S1 扭矩S1 | 59 | ft-lbs |
Tool Changer (2X) 工具更換器（2X）
Number of tools / spindle 刀具/主軸數量 | 12 | |
Tool taper 刀具錐體 | HSK-A63 | |
Tool changing time 換刀時間 | 8 | sec/chip to chip 秒/芯片到芯片 |
Feed Rates 進料速率
X-Y-Z axes X-Y-Z軸 | 0-2,400 | in 英寸 |
A-axis, A1 and A2 A軸，A1和A2 | 60 | rpm/min |
B-axis, optional B軸，可選 | 60 | rpm/min |
Acceleration 加速度
Acceleration 加速度 | 32 | ft/square second 英尺/平方秒 |
Materials 材料
| Aluminum, composite 鋁，復合材料 |
